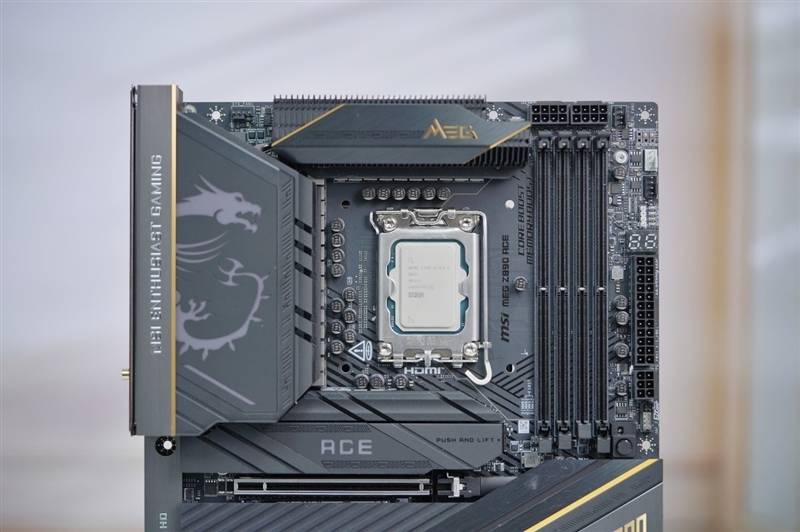

四、微星MEG Z890 ACE图赏：13个10Gbps USB接口+28相110A供电电路
3条全尺寸PCIe x16插槽，上面2个位CPU直出，都支持PCIe 5.0 x16，还有一条支持PCIe 4.0 x4。
最下面有一个显卡8Pin供电接口，是用来给PCIe插槽增强供电的。

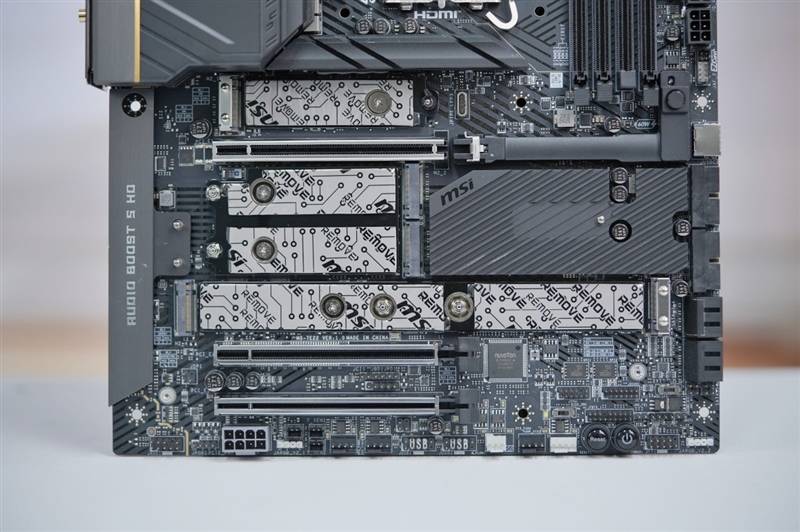

拆掉M.2散热片，第一条和第四条是CPU直出，支持PCIe 5.0×4，PCIe 4.0×4。

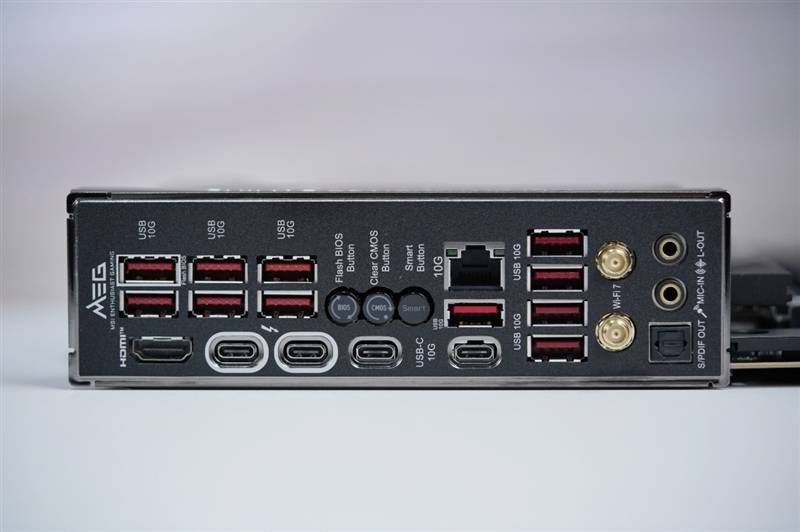

背部I/O接口， 1xClear CMOS、1xFlash BIOS Button、1xSmart Button、2x40Gbps USB4、2x10Gbps Type-C、11x10Gbps USB-A、1x10Gbps网口、2×3.5mm音频、2xWi-Fi天线接口，另外还有一个HDMI接口。

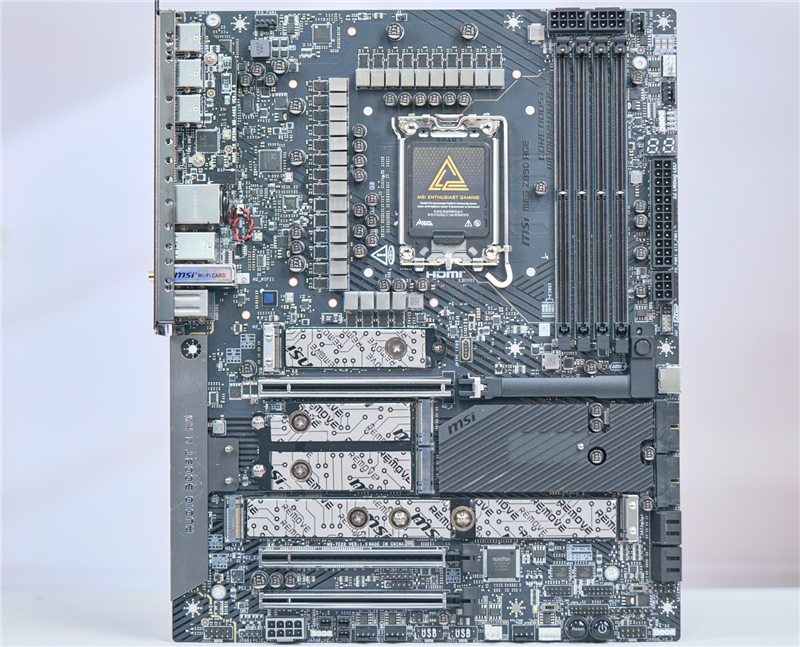

拆开全部散热片后的样子。

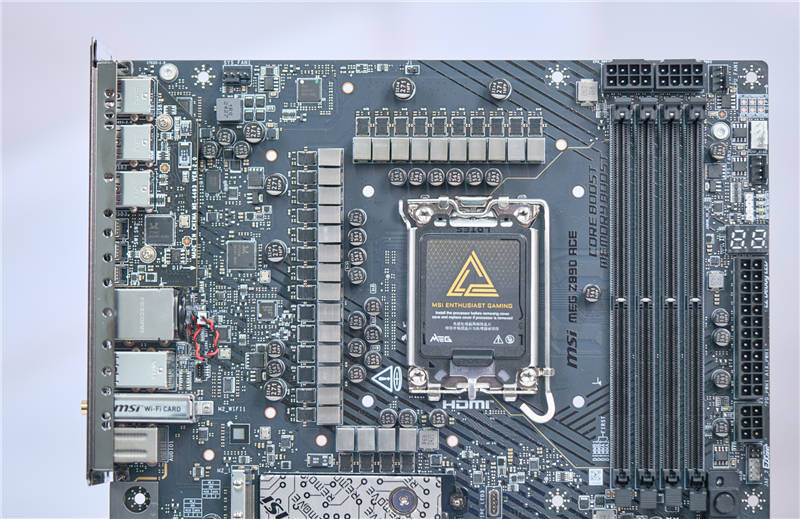

24+1+2+1相供电电路、每相配备一个110A SPS。

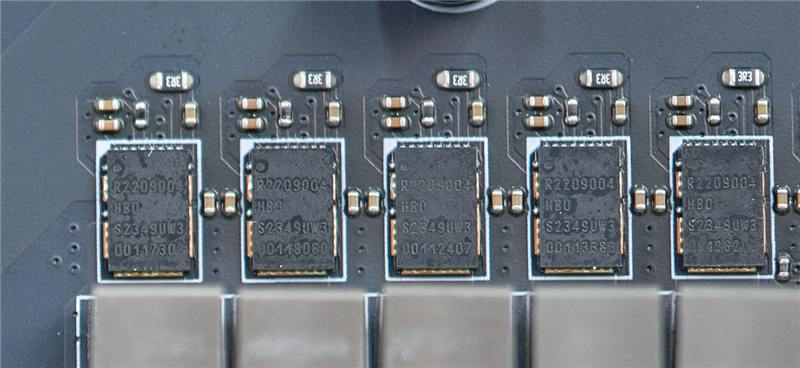

SPS型号R2209004HB0,最大支持110A电流。

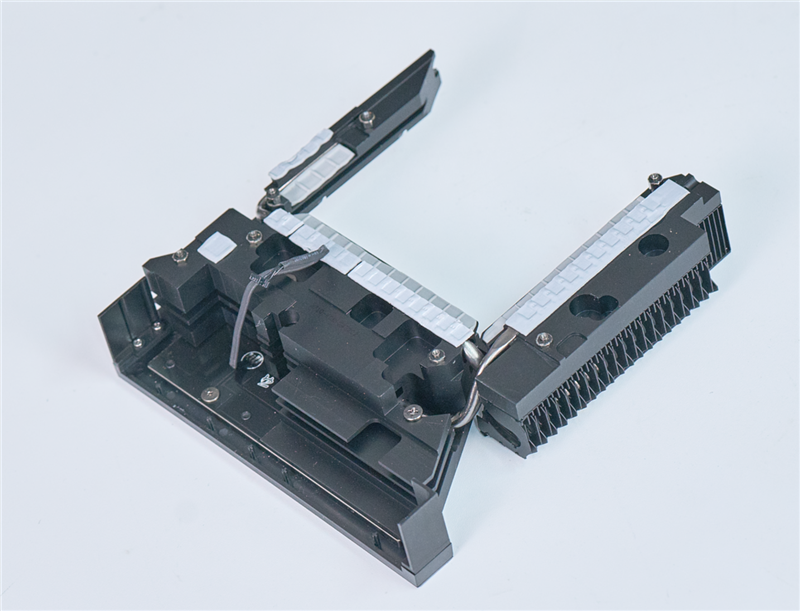

VRM散热器，采用了2条热管进行连接。
